Radiavektor 014
model 322, S076, RAL 9016
model 432-1200, S076, RAL 9016
RV, thermostat LH 2, WOF, welded-on feet, 4-pipe version with WVO thermal radiation shield, finished floor mounting, living room, window front, winter garden, angled, angled, angled
Radiateurs de salon

Zehnder
Radiavector

Chauffage central

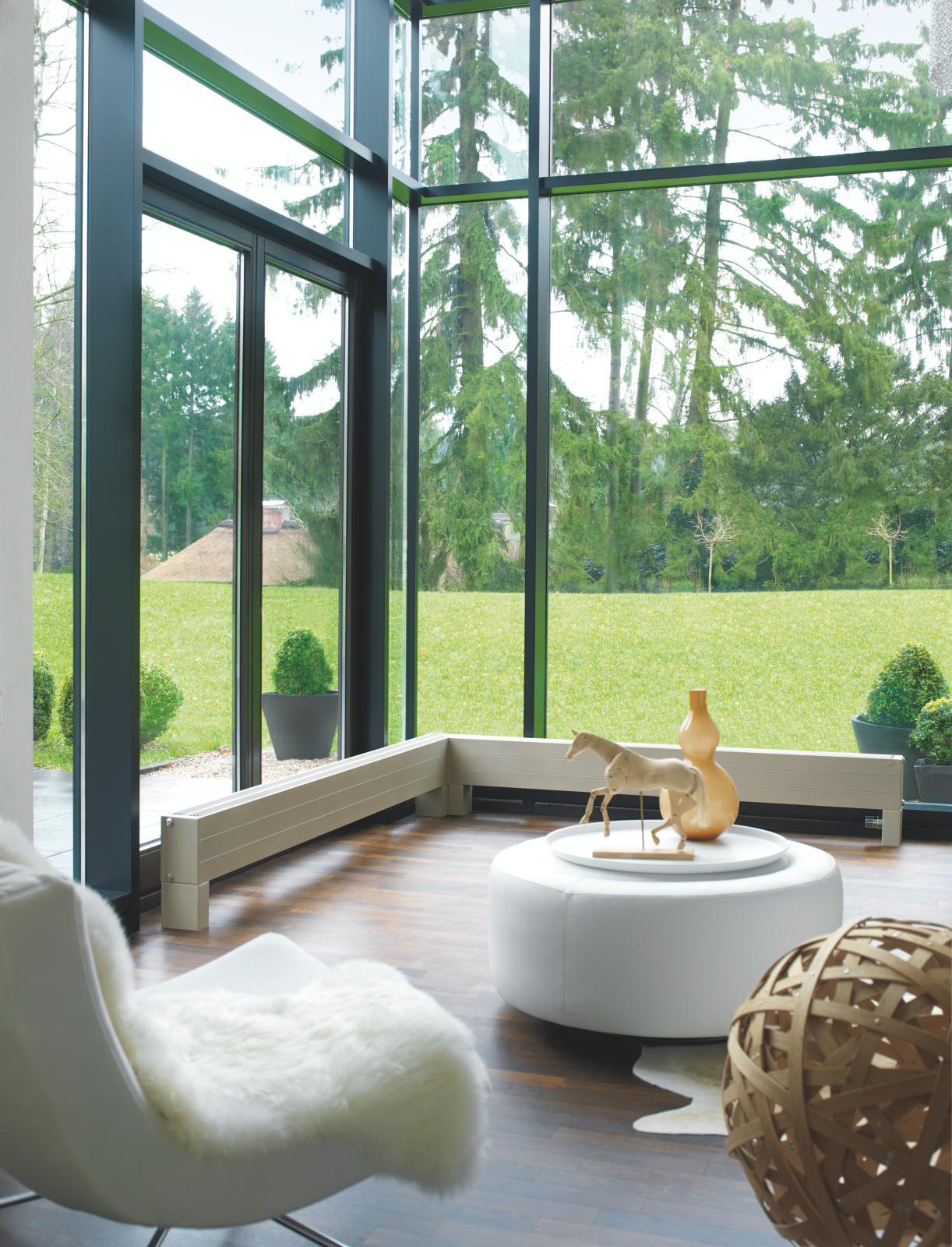

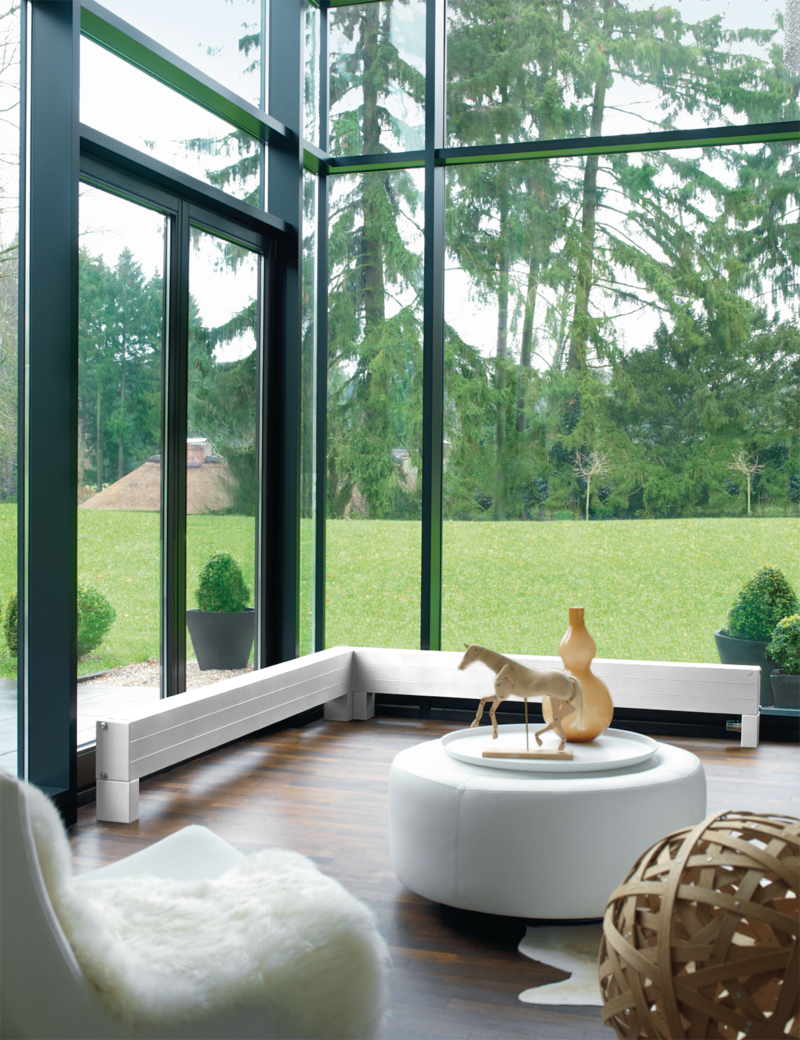

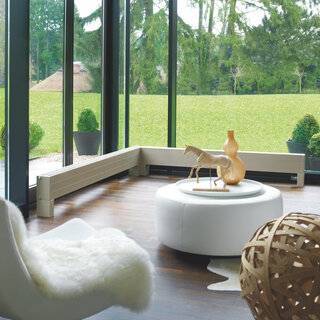

    Compact, performant, simple. Grâce à sa puissance thermique élevée, le convecteur Zehnder Radiavector s’utilise parfaitement devant les baies vitrées ou dans une véranda. Sa faible hauteur lui donne une apparence optimale. Des solutions d’angle ou des versions spéciales sont facilement réalisables. Ce modèle est livrable dans presque toutes les teintes et finitions du nuancier Zehnder et dans de nombreuses autres teintes.

    Avantages

    • Construction compacte pour une conception fermée
    • Temps de réaction court permettant de chauffer rapidement les pièces
    • Puissance thermique élevée pour chauffer les grands volumes
    • Applications diversifiées grâce aux versions spéciales telles que les solutions d’angle
    • Faibles hauteurs, idéales pour une utilisation devant les façades en verre
    • Pied bloc sur demande pour un raccordement depuis le bas parfaitement invisible

    Colour System

    Zehnder Radiavector - Chauffage central
    Traffic White (9016* / RAL 9016)
    * Ces teintes/surfaces sont dotées d’une finition brillante, toutes les autres présentent un fini mat.
    Malgré le plus grand soin apporté à la mise en peinture de nos radiateurs, ils peuvent présenter de légères différences de teinte selon la série de fabrication et par rapport à d’autres supports (céramique, papier, métal, etc.) et à la représentation sur écran
    Sur demande, Zehnder peut produire des radiateurs selon les couleurs souhaitées par le client.

    Détails techniques

    Raccordement au chauffage central à eau chaude

    Modèles à 2 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV211 70 73 336 270 173
    ZRV212 140 73 524 373 424 224 270
    ZRV213 210 73 683 486 553 292 352
    ZRV214 280 73 826 588 669 353 425
    ZRV221 70 104 435 309 352 185 223
    ZRV222 140 104 693 493 561 296 357
    ZRV223 210 104 900 642 729 386 465
    ZRV224 280 104 1077 769 874 464 558
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 3 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV321 70 134 578 412 468 248 298
    ZRV322 140 134 903 643 731 387 466
    ZRV323 210 134 1176 838 952 503 606
    ZRV324 280 134 1422 1151 732
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 4 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV431 70 195 809 649 413
    ZRV432 140 195 1263 1013 645
    ZRV433 210 195 1645 1319 840
    ZRV434 280 195 1990 1596 1016
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 5 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV541 70 256 1028 825 525
    ZRV542 140 256 1606 1288 820
    ZRV543 210 256 2092 1678 1069
    ZRV544 280 256 2530 2029 1292
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 2 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV211/1 70 134 435 309 352 185 223
    ZRV212/1 140 134 693 493 561 296 357
    ZRV213/1 210 134 900 642 729 386 465
    ZRV214/1 280 134 1077 769 874 464 558
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 3 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV321/1 70 195 666 474 539 284 342
    ZRV322/1 140 195 1060 755 858 453 546
    ZRV323/1 210 195 1378 983 1117 592 712
    ZRV324/1 280 195 1648 1177 1337 710 854
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 4 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV431/1 70 256 891 634 721 380 457
    ZRV432/1 140 256 1417 1009 1147 606 730
    ZRV433/1 210 256 1841 1313 1492 790 951
    ZRV434/1 280 256 2202 1573 1786 949 1141
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
    Modèles à 5 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    ZRV541/1 70 317 1110 789 898 473 570
    ZRV542/1 140 317 1766 1258 1430 755 909
    ZRV543/1 210 317 2295 1637 1860 985 1185
    ZRV544/1 280 317 2745 1961 2227 1183 1422
    H = hauteur, T = profondeur
    75/65/20 = puissance thermique normalisée conformément à EN 442
